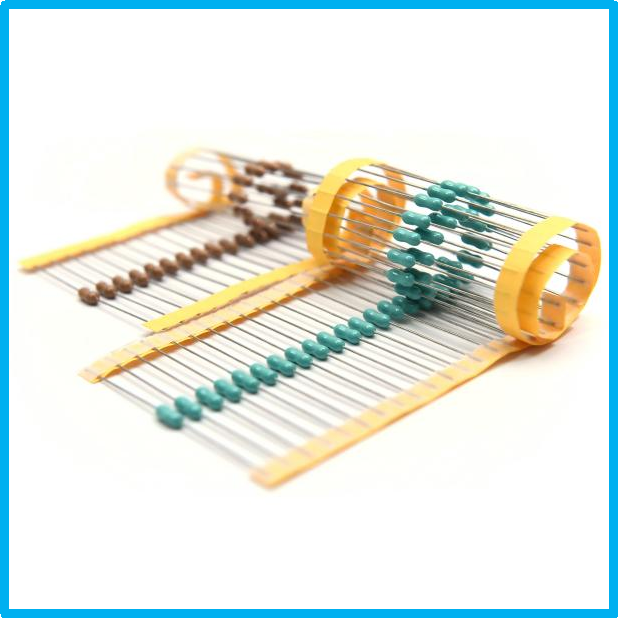

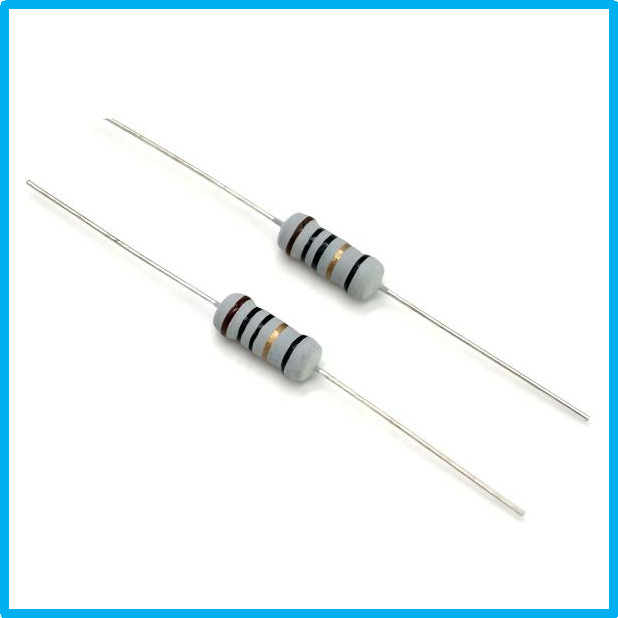

一、產品特點
本產品抗浪涌性能好，熔斷一致性好，體積小，便于安裝，安全可靠，廣泛用于電光源、開關電源、充電器及家用電器等電子設備中。
二、外形尺寸
三、技術說明
一般數據
1 、 標稱阻值允許偏差：±5% 、± 10%
2 、 氣候類別：55/155/21
3 、 低氣壓：8.5kpa
4 、 穩定度等級：5%
5 、 阻值變化極限值：
5.1 、 長期試驗：± (5%R+0.1')
5.2 、 短期試驗：± (1%R+0.05')
6 、 溫度系數：常規型≤±350 ppm；
7 、 額定電流：I2(A)=P(W)/R(Ω)
8、 降功率曲線圖：
注：額定功率是在 70℃溫度下連續工作的最大值，超過 70℃時按曲線降功耗。
9 、熔斷特性
定義：對電阻器的施加規定的過負荷時，阻值顯著增大；使流過電阻器的電流下降到最初實 驗電流的 1/50 以下時稱為熔斷。電阻器從加上規定的過負荷時到發生熔斷對所需的 時間稱為熔斷時間。這種性能稱為熔斷特性。
要求：在規定的額定電流倍率過負荷條件下，熔斷時間應符合下表規定；
10．抗沖擊性能
按閉合開關K，打開開關K2,按2S通2S斷的要求，將K1反復通斷100次，試驗電阻應不開路。
注：
1 、電容 C 容量的選擇依據客戶要求選擇，無特殊要求取 C＝10uf。
2 、電阻 R 阻值選擇根據使用電路，折算成內阻而得，電阻功率取 20W，功率因數取 0.8， 10W 以下電阻器一般取 20W ，5. 1KΩ(±5%)。
11 、主要試驗項目、試驗方法及性能要求 (如無特殊說明，則均在標準試驗大氣條件下進行)
12、色環標志圖
<
<
